Calcolatore gratuito online formula di Manning canale trapezoidale

Flusso uniforme Manning in canale trapezoidale a pendenza e profondità date

Dati di input

Larghezza di fondo, b

Scarpata lato 1, z₁ (orizz./vert.)

Scarpata lato 2, z₂ (orizz./vert.)

Scabrezza di Manning, n?
Strickler B/B P&I

Pendenza canale, S

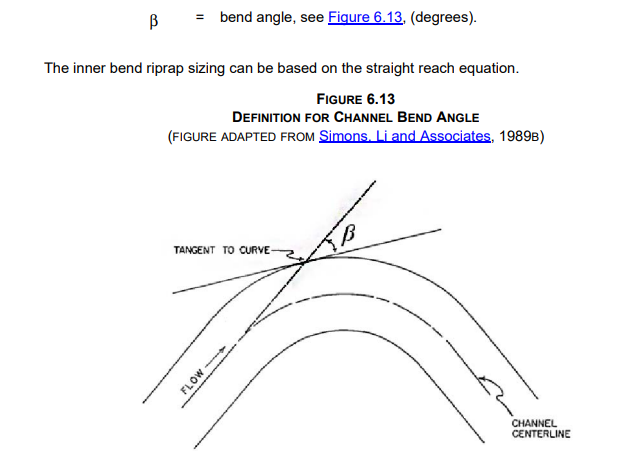

Angolo di curva, β?

Peso specifico relativo della roccia, sg ?

Dimensione roccia di progetto, D₅₀ ?
Isbash Maynord Searcy
*

Profondità di flusso, y per portata, Q =

Risultati

Area bagnata, A	Area bagnata, A	X
Perimetro bagnato, P_w	Perimetro bagnato, P_w	X
Raggio idraulico, R_h	Raggio idraulico, R_h	X
Velocità, v	Velocità, v	X
Verifica della velocità	Verifica della velocità	X
Portata, Q	Portata, Q	X
Altezza cinetica, h_v ?	Altezza cinetica, h_v ?	X
Larghezza pelo libero, T	Larghezza pelo libero, T	X
Numero di Froude, Fr	Numero di Froude, Fr	X
Tensione tangenziale media, τ	Tensione tangenziale media, τ	X
n dalla dimensione della roccia di progetto (metodo Strickler)	n dalla dimensione della roccia di progetto (metodo Strickler)	X
n dalla dimensione della roccia di progetto (metodo Blodgett)	n dalla dimensione della roccia di progetto (metodo Blodgett)	X
n dalla dimensione della roccia di progetto (metodo Bathurst)	n dalla dimensione della roccia di progetto (metodo Bathurst)	X
Blodgett contro Bathurst	Blodgett contro Bathurst	X
n dalla dimensione della roccia di progetto (metodo Phillips & Ingersoll)	n dalla dimensione della roccia di progetto (metodo Phillips & Ingersoll)	X
Verifica intervallo P&I	Verifica intervallo P&I	X
Dimensione roccia angolare richiesta sul fondo, D₅₀ (Isbash & MC) ?	Dimensione roccia angolare richiesta sul fondo, D₅₀ (Isbash & MC) ?	X
Dimensione roccia angolare richiesta scarpata 1, D₅₀ (Isbash & MC) ?	Dimensione roccia angolare richiesta scarpata 1, D₅₀ (Isbash & MC) ?	X
Dimensione roccia angolare richiesta scarpata 2, D₅₀ (Isbash & MC) ?	Dimensione roccia angolare richiesta scarpata 2, D₅₀ (Isbash & MC) ?	X
Dimensione roccia angolare richiesta, D₅₀ (Maynord, Ruff, e Abt 1989) ?	Dimensione roccia angolare richiesta, D₅₀ (Maynord, Ruff, e Abt 1989) ?	X
Dimensione roccia angolare richiesta, D₅₀ (Searcy 1967)	Dimensione roccia angolare richiesta, D₅₀ (Searcy 1967)	X

Note

Iterazione automatica di dimensionamento roccia e scabrezza

Scegliere un'opzione di scabrezza (Blodgett–Bathurst raccomandato) e un'opzione di dimensione roccia di progetto (Isbash raccomandato). Regolare la profondità e il fattore di sicurezza della dimensione roccia per raggiungere la portata desiderata con una dimensione roccia uniforme. Ogni volta che si cambia un valore in ingresso, il calcolatore ripete questi passaggi: 1. La scabrezza viene calcolata dalla dimensione roccia di progetto. 2. Il valore di scabrezza dal metodo scelto viene copiato nel campo di scabrezza in ingresso. 3. Vengono calcolati la portata nel canale e la dimensione roccia richiesta. 4. La dimensione roccia di progetto viene aggiornata. 5. Si ripete finché l'errore nella dimensione roccia di progetto non è molto piccolo.

Calcolatore di base (senza iterazione)

Inserire il valore di scabrezza desiderato. Ignorare l'area di input della dimensione roccia di progetto.

Controllo della velocità

Velocità elevata implica elevata energia specifica derivante da una caduta disponibile. Tale energia può dissiparsi rapidamente in corrispondenza di espansioni, curve o ostruzioni. Verificare che ciò sia ragionevole per il sito.
